কাস্টম পাওয়ার ট্রান্সফরমার: ডিজাইন, অ্যাপ্লিকেশন এবং সুবিধার জন্য একটি সম্পূর্ণ গাইড

আপনি যখন পাওয়ার ডিস্ট্রিবিউশন নিয়ে কাজ করছেন, কখনও কখনও স্ট্যান্ডার্ড স্টাফ এটিকে কাটে না। সেখানেই ককাস্টম পাওয়ার ট্রান্সফরমারখেলার মধ্যে আসে এগুলি আপনার-চাল-মিল, অফ-শেল্ফ ইউনিট নয়৷ এগুলি অর্ডার করার জন্য তৈরি করা হয়েছে, আপনার নির্দিষ্ট ভোল্টেজ, আকার এবং কর্মক্ষমতার প্রয়োজনে ডিজাইন করা হয়েছে-সেটি একটি আঁটসাঁট জায়গা, একটি জটিল পরিবেশ, বা একটি লোড প্রোফাইল যা মিনিটে বদলে যায়৷

তাদের হৃদয়ে,পাওয়ার ট্রান্সফরমার ভাল পুরানো ইলেক্ট্রোম্যাগনেটিক আনয়নে কাজ করেসার্কিটের মধ্যে -স্টেপিং ভোল্টেজ আপ বা ডাউন। কিন্তু ককাস্টম পাওয়ার ট্রান্সফরমারসেই নীতিটি নেয় এবং এটি নিয়ে চলে। আমরা মহাকাশ এবং মেডিকেল গিয়ার থেকে EV চার্জার, ডেটা সেন্টার এবং শিল্প রোবোটিক্স সবকিছুর জন্য উপযুক্ত সমাধানের কথা বলছি। MPS Industries, Triad Magnetics, Wilson Power Solutions এর মত বড় নাম এবংইয়াওয়েই ট্রান্সফরমারএই স্থানের গভীরে রয়েছে, ক্ষুদ্র VA-রেটেড ইউনিট থেকে মাল্টি-এমভিএ বিস্ট পর্যন্ত সমস্ত কিছু বের করে।

এখনই যোগাযোগ করুন

সত্য, আদর্শ ট্রান্সফরমার প্রায়শই আপনাকে ঝুলিয়ে রাখে যখন অ্যাপ্লিকেশনটি জটিল হয়ে যায়। ককাস্টম পাওয়ার ট্রান্সফরমারআপনাকে প্রকৃত নমনীয়তা দেয়-বিবেচনা করুন সঠিক ভোল্টেজ অনুপাত, নির্দিষ্ট প্রতিবন্ধকতা, একাধিক উইন্ডিং, অডবল ফ্রিকোয়েন্সি (50/60 Hz? অবশ্যই. 400 Hz? কোন সমস্যা নেই। শত শত kHz পর্যন্ত? সম্পন্ন)। এমনকি আপনি আপনার সেটআপের সাথে মেলে কুলিং পদ্ধতিতে ডায়াল করতে পারেন।

পাওনা?

ভাল দক্ষতা- অপ্টিমাইজড কোর এবং উইন্ডিং মানে কম বর্জ্য তাপ।

ছোট, হালকা পায়ের ছাপ– টরয়েডাল ডিজাইন, উদাহরণস্বরূপ, প্রথাগত ই-আই লেমিনেটেড কোরের তুলনায় ওজনের 40-50% ছিটকে যেতে পারে, এছাড়াও তারা কম EMI নির্গত করে।

দৃঢ়তা- চরম তাপমাত্রা, কম্পন, আর্দ্রতা বা এমনকি বিপজ্জনক অবস্থানগুলি পরিচালনা করার জন্য নির্মিত।

মনের শান্তি- দেখা করার জন্য ডিজাইন করা হয়েছেUL, CSA, CE, ISO, IEC, এবং অন্যান্য মানঠিক গেটের বাইরে।

বিমানবন্দরের রানওয়ে লাইটিং বা EV দ্রুত-চার্জিং স্টেশন-এগুলি এমন জায়গা নয় যেখানে আপনি একটি জেনেরিক ইউনিট চান একটি কাস্টম কাজ জিনিসগুলিকে নির্ভরযোগ্যভাবে গুঞ্জন রাখে।

এটি সব শুরু হয় বসে বসে আপনার ঠিক কী প্রয়োজন তা বের করার মাধ্যমে: প্রাথমিক/সেকেন্ডারি ভোল্টেজ, পাওয়ার রেটিং (VA বা kVA), ফ্রিকোয়েন্সি, একক বা তিন-ফেজ, এবং আপনি কী ধরনের লোড চালাচ্ছেন।

মূল উপাদান একটি বড় চুক্তি. সিলিকন ইস্পাত ল্যামিনেশন নিম্ন ফ্রিকোয়েন্সিগুলির জন্য দুর্দান্ত (<400 Hz), but once you climb higher, ferrite or tape-wound cores step in. Windings are usually copper or aluminum, with insulation classes like Class H (good up to 180°C) for hot environments. Designers lean on the classic turns formula:

N = (V × 10⁸) / (4.44 × B × A × f)

যেখানে N হল মোড়, V হল ভোল্টেজ, B হল ফ্লাক্স ঘনত্ব, A হল মূল এলাকা এবং f হল ফ্রিকোয়েন্সি। এবং এটি শুধুমাত্র গণিত নয়-তাপীয় কর্মক্ষমতা, যান্ত্রিক শক্তি, এবং ডাইইলেকট্রিক বৈশিষ্ট্যগুলিকে সিমুলেটেড, প্রোটোটাইপ করা হয় এবং যে কোনও কিছু পাঠানোর আগে পুঙ্খানুপুঙ্খভাবে পরীক্ষা করা হয়।

স্ট্যান্ডার্ড বনাম কাস্টম পাওয়ার ট্রান্সফরমার তুলনা

আপনার কাছে বিকল্প আছে:একক-ফেজ, তিন-পর্যায়, বিচ্ছিন্নতা প্রকার(শব্দ হ্রাস এবং নিরাপত্তার জন্য দুর্দান্ত), টরয়েডাল (শান্ত এবং নিম্ন-প্রোফাইল),ধাপ-উপর/ধাপ-নিচে, অটোট্রান্সফরমারs, এবং এমনকি বিশেষত্ব যেমন বর্তমান জ্ঞান বা উচ্চ-ফ্রিকোয়েন্সি সুইচ-মোড ইউনিট।

MRI মেশিনের ভিতরের ক্ষুদ্র ট্রান্সফরমার থেকে ব্যাটারি স্টোরেজ সিস্টেমের জন্য বিশাল বন্টন ইউনিট পর্যন্ত সমস্ত ম্যাপে অ্যাপ্লিকেশন রয়েছে৷ প্রতিরক্ষা এবং ইভি বাজারে, তারা মিশনের নির্ভরযোগ্যতার জন্য একেবারেই গুরুত্বপূর্ণ।

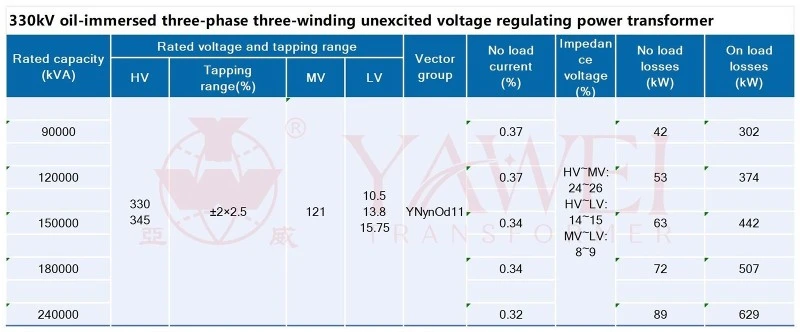

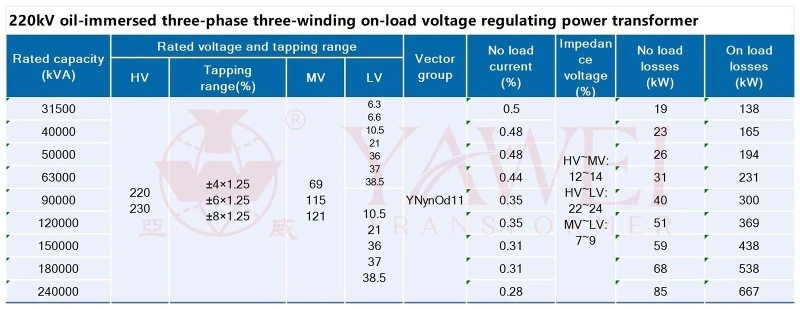

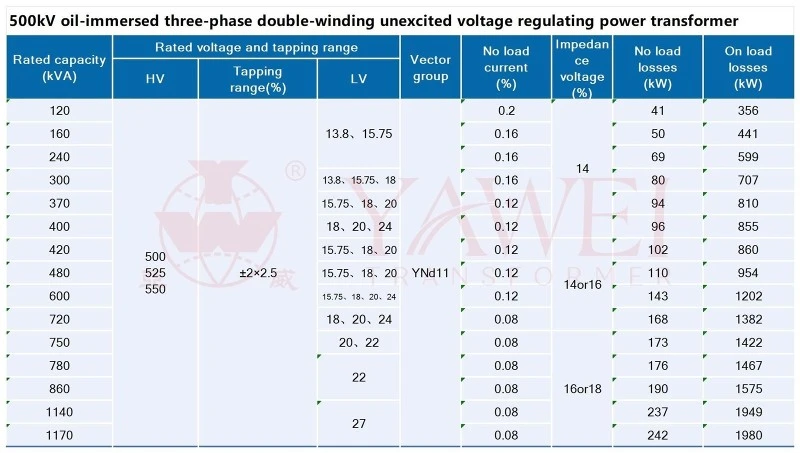

কাস্টম পাওয়ার ট্রান্সফরমারের জন্য সাধারণ স্পেসিফিকেশন

ভাল নির্মাতারা একটি সুন্দর সুশৃঙ্খল প্রক্রিয়া অনুসরণ করে:

 প্রয়োজনীয়তা বিশ্লেষণ- প্রতিটি বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত বিশদে খনন করা।

 ডিজাইন ফেজ- ইলেক্ট্রোম্যাগনেটিক মডেলিং, কোর/ওয়াইন্ডিং অপ্টিমাইজেশান।

 প্রোটোটাইপিং- প্রথম নিবন্ধটি তৈরি করুন এবং পরীক্ষা করুন।

 উৎপাদন- নির্ভুলভাবে ঘুরানো, সমাবেশ, ভ্যাকুয়াম গর্ভধারণ।

 পরীক্ষা এবং বৈধতা- অস্তরক, তাপ, দক্ষতা, এবং নিয়ন্ত্রক পরীক্ষা।

শীর্ষ-স্তরের দোকানগুলি-বাড়ির-মূল উত্পাদন থেকে চূড়ান্ত সমাবেশ পর্যন্ত সমস্ত কিছু পরিচালনা করে-যা গুণমানকে আঁটসাঁট রাখে এবং নেতৃত্বের সময়গুলি পরিচালনাযোগ্য রাখে৷ আপনার একটি প্রোটোটাইপ বা হাজার হাজারের প্রয়োজন হোক না কেন, তারা আপনাকে কভার করেছে।

অভিজ্ঞতা, সার্টিফিকেশন,{0}}হাউসের ক্ষমতা, এবং প্রতিক্রিয়াশীল সমর্থন খুঁজুন। আমি ইতিমধ্যে উল্লেখ করা নামগুলি ছাড়াও, আপনি eCraftsmens (কানাডা), জেনারেল ট্রান্সফরমার, প্যাসিফিক ট্রান্সফরমার, প্রেম ম্যাগনেটিক্স, স্যাগ হারবার ইন্ডাস্ট্রিজ এবং ব্রিজপোর্ট ম্যাগনেটিক্স (ওরা টরয়েডাল বিশেষজ্ঞ) পেয়েছেন।

জিয়াংসু ইয়াওয়েই ট্রান্সফরমার, উদাহরণস্বরূপ, একটি কঠিন চীনা প্লেয়ার যা তেলে গুরুতর চপ-নিমজ্জিত, শুকনো-টাইপ এবং উচ্চ-ভোল্টেজের কাস্টম সমাধান পর্যন্ত500kV.দSFZ-250000kVA345/34.5Yawei ট্রান্সফরমার ধারণ দ্বারা নির্মিত ট্রান্সফরমারKEMAসার্টিফিকেশন, সম্পূর্ণরূপে আন্তর্জাতিক বৈদ্যুতিক সরঞ্জাম মান এবং প্রযুক্তিগত বৈশিষ্ট্য মেনে চলা।
ইয়াওয়েই ট্রান্সফরমারের পণ্যগুলি স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে এবং বিশ্বব্যাপী পাওয়ার গ্রিড নির্মাণ, বৃহৎ -স্কেল আল কম্পিউটিং কেন্দ্র, পুনর্নবীকরণযোগ্য শক্তি (বায়ু/সৌর) পাওয়ার স্টেশন এবং উচ্চ - শেষ শিল্প পার্কের ক্ষেত্রে ব্যাপকভাবে প্রযোজ্য৷ এগুলি পাওয়ার ইঞ্জিনিয়ারিং, ক্রিয়াকলাপ চুক্তি এবং গ্রিড উন্নয়নের মতো মূল খাতগুলির জন্য কাস্টমাইজ করা হয়েছে৷

যখন আপনি একটি উদ্ধৃতি অনুরোধ করেন, তখন আপনার ভোল্টেজ রেটিং, পাওয়ারের চাহিদা, মাত্রা এবং অ্যাপ্লিকেশনের বিশদগুলি হাতে রাখুন৷ বেশিরভাগ স্বনামধন্য সরবরাহকারীরা কোন চার্জ ছাড়াই অগ্রিম ডিজাইন সহায়তা প্রদান করবে-এর সুবিধা নিন।

A কাস্টম পাওয়ার ট্রান্সফরমারআপনাকে নমনীয়তা এবং কার্যকারিতা দেয় যা জেনেরিক বাক্সগুলি স্পর্শ করতে পারে না। অবশ্যই, আপনি আরও কিছুটা অগ্রিম অর্থ প্রদান করবেন, তবে দক্ষতা, নির্ভরযোগ্যতা এবং নির্বিঘ্ন একীকরণের ক্ষেত্রে অর্থ প্রদানের জন্য এটি উপযুক্ত। এবং বিদ্যুতায়ন এবং পুনর্নবীকরণযোগ্যগুলি খামকে ঠেলে দিতে থাকে, এই উপযোগী সমাধানগুলি কেবল আরও প্রয়োজনীয় হয়ে উঠতে চলেছে।

তাই আপনি একটি প্রোটোটাইপ তৈরি করছেন বা পূর্ণ উৎপাদনের জন্য প্রস্তুতি নিচ্ছেন না কেন, আপনার কোণে একটি ভাল প্রস্তুতকারক পান। এগুলি আপনার পাওয়ার প্রয়োজনীয়তাগুলিকে একটি শক্তিশালী, দক্ষ বাস্তবে পরিণত করতে সাহায্য করবে-এবং রাস্তার নিচে আপনার এক টন মাথাব্যথা বাঁচাবে৷
