ডেটা সেন্টার বৈদ্যুতিক বিতরণ: যেখানে ট্রান্সফরমার আধুনিক ডিজিটাল পরিকাঠামোতে ফিট করে

আসুন এটির মুখোমুখি হই: যখন লোকেরা ক্লাউড কম্পিউটিং, এআই, বা সম্পর্কে কথা বলেবিশাল হাইপারস্কেল সুবিধা, স্পটলাইট সাধারণত চটকদার স্টাফ-কাটিং-এজ সার্ভার, লিকুইড কুলিং রিগ, বা উচ্চ-স্পীড নেটওয়ার্কিং গিয়ারে যায়৷ কিন্তু এই সমস্ত সিলিকনের পিছনে রয়েছে একটি বিশাল, শক্তি-ক্ষুধার্ত প্রাণী৷ডেটা সেন্টারঅভূতপূর্ব হারে বিদ্যুত গ্রাস করছে, এবং সেই পশুকে খাওয়ানোর অর্থ হল ভারী-ভারতীয় বৈদ্যুতিক মেরুদণ্ডের উপর নির্ভর করা।

এই সেটআপের পরম হৃদয়ে নম্রট্রান্সফরমার. তারা শুধু ভবনের বাইরে বসে থাকা ধূসর বাক্স নয়; তারা হল সেই অজ্ঞাত নায়ক যারা ইউটিলিটি গ্রিড থেকে হাজার হাজার 24/7 সার্ভার র‌্যাকে নিরাপদে, পরিষ্কারভাবে এবং কোনো বাধা ছাড়াই বিদ্যুৎ পৌঁছেছে তা নিশ্চিত করে।

একটি আধুনিক ডেটা সেন্টারের মধ্য দিয়ে কীভাবে শক্তি প্রবাহিত হয় এবং কেন স্থাপত্যের প্রায় প্রতিটি একক কোণে ট্রান্সফরমারগুলি আটকে থাকে তা এখানে একটি বাস্তবসম্মত দৃষ্টিভঙ্গি।

এখনই যোগাযোগ করুন

একটি ডাটা সেন্টারকে অন্ধকার থেকে দূরে রাখতে, বৈদ্যুতিক বিন্যাসটিকে অবিশ্বাস্যভাবে কাঠামোগত তবে স্থিতিস্থাপক হতে হবে। আপনি যদি একটি স্ট্যান্ডার্ড সুবিধার ব্লুপ্রিন্ট দেখেন তবে পাওয়ার যাত্রাটি এরকম কিছু দেখায়:

ইউটিলিটি গ্রিডমাঝারি-ভোল্টেজ সুইচগিয়ারপ্রধান ট্রান্সফরমারকম-ভোল্টেজ সুইচগিয়ারইউপিএসপিডিইউসার্ভার র্যাক

এটি কাগজে রৈখিক দেখায়, তবে প্রতিটি পদক্ষেপ একটি গুরুত্বপূর্ণ চেকপয়েন্ট। এবং প্রায়শই নয়, একটি ট্রান্সফরমার সেই ধাপগুলির মধ্যে ভারী উত্তোলন করছে।

1. গেটে উচ্চ ভোল্টেজ (ইউটিলিটি এবং মাঝারি-ভোল্টেজ সুইচগিয়ার)

ডেটা কেন্দ্রগুলি কেবল প্রাচীরের মধ্যে প্লাগ করে না। তারা ব্যাপক পরিমাণ টানইউটিলিটি গ্রিড থেকে সরাসরি মাঝারি ভোল্টেজ লেভেলে-সাধারণত 11kV থেকে 33kV পর্যন্ত রস।

ডাটা হলের কাছাকাছি যে কোনও জায়গায় সেই কাঁচা শক্তি যাওয়ার আগে, এটি মাঝারি-ভোল্টেজ সুইচগিয়ারে আঘাত করে। এটিকে সিস্টেমের ট্রাফিক পুলিশ এবং দেহরক্ষী হিসাবে ভাবুন। এটি পরিচালনা করে:

• ভুল আলাদা থাকা(একটি বৈদ্যুতিক সমস্যা সম্পূর্ণ সিস্টেমকে উড়িয়ে দেওয়ার আগে বন্ধ করা)

• সার্কিট সুরক্ষা এবং লোড ব্যবস্থাপনা

• রিয়েল টাইম পাওয়ার মনিটরিং

কিন্তু এখানে ধরা হল: যে ইনকামিং ভোল্টেজ তাত্ক্ষণিকভাবে আইটি সরঞ্জাম ভাজা করার জন্য যথেষ্ট উচ্চ। ট্রান্সফরমার প্রবেশ করান।

2. স্টেপিং ইট ডাউন (প্রধান পাওয়ার ট্রান্সফরমার)

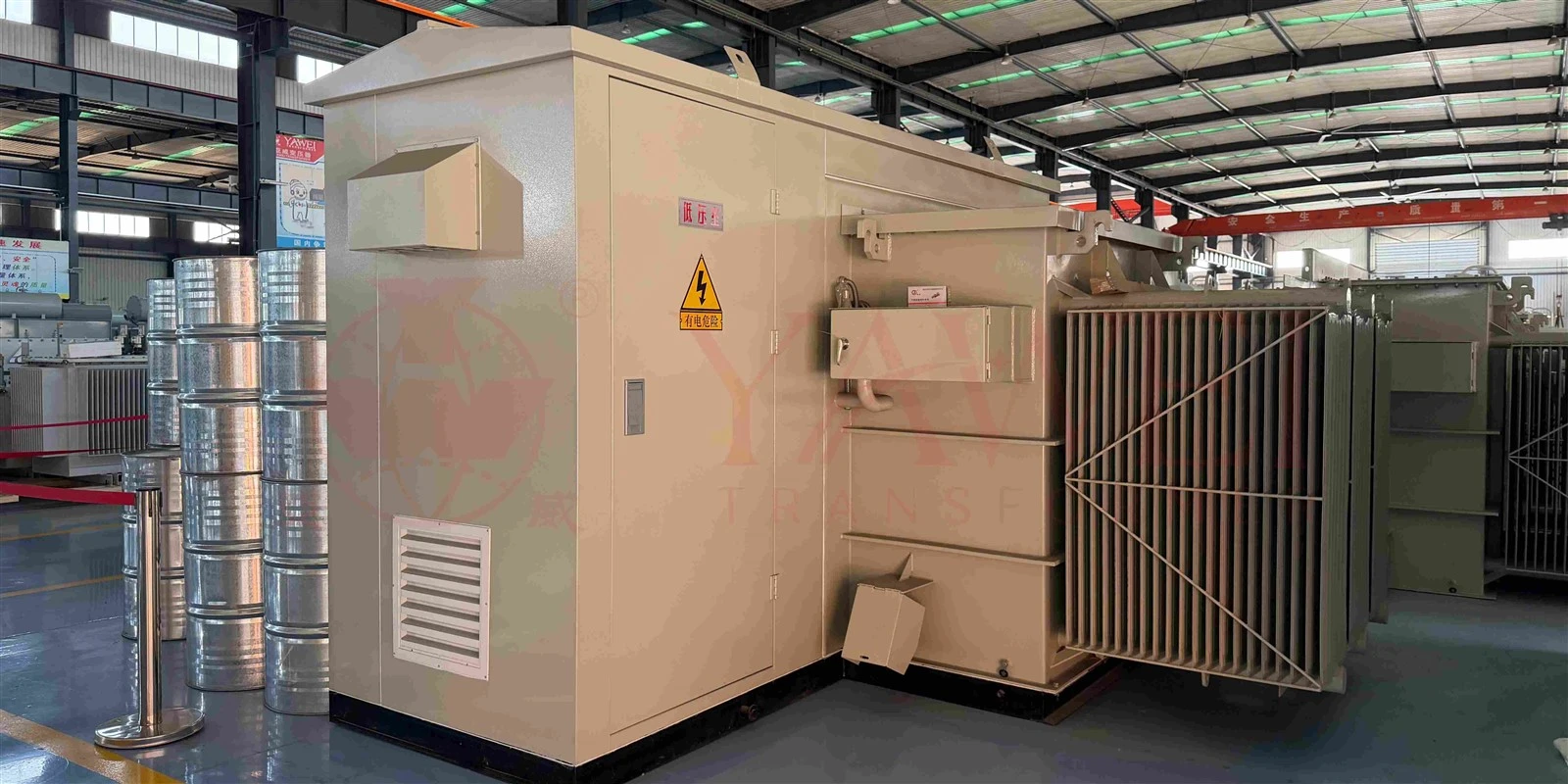

এটি প্রথম প্রধান পিটস্টপ। ইউটিলিটি ফিড এবং সুবিধার কম-ভোল্টেজ ডিস্ট্রিবিউশনের মধ্যে প্রধান পাওয়ার ট্রান্সফরমার বসে।

এর কাজ? 415V বা 480V এর মতো ব্যবহারযোগ্য কিছুতে 22kV (অথবা স্থানীয় গ্রিড এটিতে যা কিছু নিক্ষেপ করে) নক করুন। তবে এটি কেবল সংখ্যা পরিবর্তনের বিষয়ে নয়। এই ট্রান্সফরমারগুলি বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে (গ্রিডের অস্থিরতাকে অভ্যন্তরীণ সিস্টেম থেকে দূরে রাখে) এবং অপ্রয়োজনীয়তার ভিত্তি তৈরি করে। বিশাল হাইপারস্কেল সাইটগুলিতে, আপনি সমান্তরালভাবে চলমান একাধিক প্রধান ট্রান্সফরমার দেখতে পাবেন। এইভাবে, যদি একজন মারা যায় বা রক্ষণাবেক্ষণের প্রয়োজন হয়, একটি N+1 বা 2N অপ্রয়োজনীয় সেটআপ নিশ্চিত করে যে সার্ভারগুলি এমনকি মিটমিট করে না।

3. নিরাপত্তা নেট (লো-ভোল্টেজ সুইচগিয়ার এবং ইউপিএস সিস্টেম)

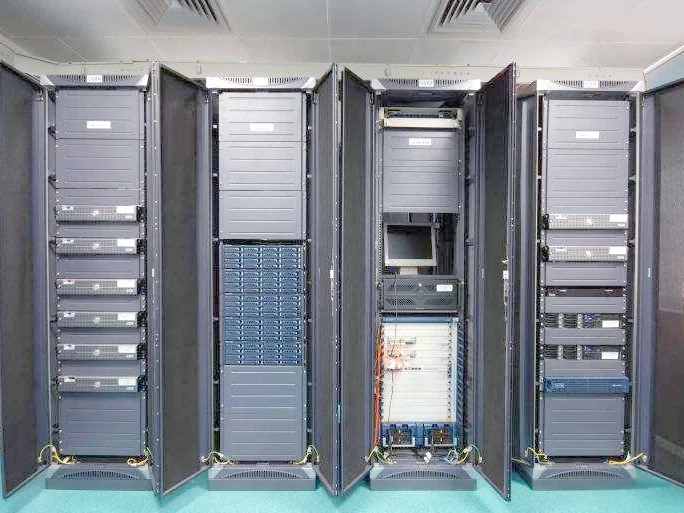

একবার ভোল্টেজ একটি পরিচালনাযোগ্য স্তরে চলে গেলে, এটি কম-ভোল্টেজ সুইচগিয়ারের মাধ্যমে প্রবাহিত হয় এবং সরাসরি নিরবচ্ছিন্ন পাওয়ার সাপ্লাই (UPS) সিস্টেমের দিকে চলে যায়।

আমরা সবাই জানি একটি UPS কী করে-এটি গ্রিড পাওয়ার এবং ব্যাকআপ জেনারেটরের মধ্যে চূড়ান্ত সেতু। ইউটিলিটি পাওয়ার কমে গেলে, ইউপিএস তাৎক্ষণিকভাবে চালু হয়। এগুলোর জন্য অ-আলোচনাযোগ্য:

• জেনারেটর ফায়ার না হওয়া পর্যন্ত ইউটিলিটি বিভ্রাটের সময় ব্যবধান পূরণ করা

• ভোল্টেজ sags এবং spikes আউট মসৃণ

• অত্যন্ত সংবেদনশীল আইটি গিয়ারকে "নোংরা" শক্তি থেকে রক্ষা করা

4. সিগন্যাল পরিষ্কার করা (ইউপিএস আউটপুট ট্রান্সফরমার)

এখানে জিনিসগুলি একটু এলোমেলো হয়ে যায়। আধুনিক সার্ভার এবং পাওয়ার ইলেকট্রনিক্স হল "অরৈখিক লোড", যার অর্থ তারা একটি মসৃণ তরঙ্গের পরিবর্তে অদ্ভুত, অসম অংশে শক্তি আঁকে। এটি বৈদ্যুতিক শব্দ বা "হারমোনিক্স" তৈরি করে, যা একটি সিস্টেমে বিপর্যয় ঘটাতে পারে-বিশেষ করে AI-ঘন GPU ক্লাস্টারে ভরপুর ভারী ডেটা সেন্টারে৷

এটি ঠিক করার জন্য, অনেক সুবিধা ইউপিএসের আউটপুট পাশে ট্রান্সফরমার ফেলে দেয়। এই ছেলেরা ফিল্টার হিসাবে কাজ করে। তারা প্রদান করে:

• হারমোনিক প্রশমন(বৈদ্যুতিক শব্দ পরিষ্কার করা)

• ভোল্টেজ রূপান্তর এবং নিরপেক্ষ সৃষ্টি

• ভাল গ্রাউন্ডিং

এই কঠোর পরিবেশের জন্য, প্রকৌশলীরা সাধারণত বিশেষায়িত করেনK-রেট করা হয়েছেবাহারমোনিক মিটিগেটিং ট্রান্সফরমার (HMTs)কারণ স্ট্যান্ডার্ড ট্রান্সফরমারগুলি অতিরিক্ত গরম হবে এবং ছেড়ে দেবে।

5. র্যাকের কাছাকাছি যাওয়া (পাওয়ার ডিস্ট্রিবিউশন ইউনিট - PDUs)

UPS জিনিসগুলি পরিষ্কার করার পরে, পাওয়ার ডিস্ট্রিবিউশন ইউনিট (PDUs) এর মাধ্যমে প্রকৃত ডেটা হলের মধ্যে শক্তি চলে যায়। একটি PDU মূলত স্টেরয়েডের উপর একটি মহিমান্বিত, স্মার্ট ব্রেকার প্যানেল। এটি শাখা সার্কিট বিতরণ পরিচালনা করে, লোড নিরীক্ষণ করে এবং ওভারকারেন্ট প্রতিরোধ করে।

কিন্তু অনেক ফ্লোর-স্ট্যান্ডিং PDU-এর মধ্যে আইসোলেশন ট্রান্সফরমারও থাকে। তারা সেই 480V নেবে এবং র্যাকের জন্য এটিকে শেষবার 208V বা 120V-এ নামিয়ে দেবে, বাকি কোনও বৈদ্যুতিক শব্দ বের করার সময়। মিশনের জন্য-গুরুত্বপূর্ণ সেটআপের জন্য, ট্রান্সফরমার-ভিত্তিক PDUগুলি এখনও নির্ভরযোগ্য পাওয়ার ডেলিভারির জন্য সোনার মান।

6. বিশৃঙ্খলা পরিচালনা করা (রিমোট পাওয়ার প্যানেল - RPPs)

ডাটা হল বাড়ার সাথে সাথে একটি কেন্দ্রীয় PDU থেকে পৃথক র‌্যাকে শত শত কেবল চালানো দুঃস্বপ্নে পরিণত হয়। সেখানেই রিমোট পাওয়ার প্যানেল (RPPs) আসে।

এখন, RPPs সাধারণতনাতাদের ভিতরে ট্রান্সফরমার আছে। এগুলি মূলত স্যাটেলাইট ব্রেকার প্যানেল। কিন্তু সেগুলো উল্লেখ করার মতো কারণ তারা তারের কনজেশন কমিয়েছে, ধারণক্ষমতা বাড়ানোর পথ সহজ করে দিয়েছে এবং প্রযুক্তিকে পরিকাঠামো ছিন্ন না করে নতুন সার্কিট যোগ করতে দেয়।

7. চূড়ান্ত পা: রাক PDUs এবং সার্ভার PSU

অবশেষে, শক্তি তাক হিট. ইন্টেলিজেন্ট র্যাক PDUs (ePDUs) এসি পাওয়ার সরাসরি পৃথক সার্ভারে বিতরণ করে। এই স্মার্ট স্ট্রিপগুলি রিয়েল-সময়ে পাওয়ার মেট্রিক্স ট্র্যাক করে এবং অপারেটরদের দূরবর্তীভাবে পাওয়ার সাইকেল করতে দেয়৷

প্রতিটি সার্ভার বক্সের ভিতরে, অভ্যন্তরীণ পাওয়ার সাপ্লাই ইউনিট (PSU) দখল করে, AC পাওয়ার থেকে স্থির DC ভোল্টেজগুলিতে (12V,5V, ইত্যাদি) চূড়ান্ত রূপান্তর করে যা প্রসেসর এবং মেমরি মডিউলগুলি আসলে চলে।

আপনি যদি এর থেকে একটি জিনিস সরিয়ে নেন, তা হওয়া উচিত যে ট্রান্সফরমারগুলি কেবল ভোল্টেজ পরিবর্তনকারী নয়। একটি আধুনিক ডিজিটাল পরিবেশে, তারা মাল্টি-টি সারভাইভাল গিয়ার। তারা সরাসরি দায়ী:

• রক-কঠিন নির্ভরযোগ্যতা:সিস্টেমগুলিকে বিচ্ছিন্ন করে এবং অপ্রয়োজনীয় পথগুলিকে সমর্থন করে, তারা আপটাইম গ্যারান্টিগুলিকে জীবিত রাখে।

• পাওয়ার গুণমান:এগুলি ফিল্টার হিসাবে কাজ করে, মাইক্রোচিপগুলিকে ক্ষতিগ্রস্ত করার আগে হারমোনিক্স এবং বৈদ্যুতিক শব্দকে মেরে ফেলে।

• এআই প্রস্তুতি:AI এবং উচ্চ-পারফরম্যান্স কম্পিউটিং (HPC) ব্যাপক তাপ ও ​​বৈদ্যুতিক চাপ তৈরি করে। উন্নত ট্রান্সফরমারগুলি আক্ষরিক অর্থে গলে না গিয়ে এই অনিয়মিত, উচ্চ-ঘনত্বের কাজের চাপগুলি পরিচালনা করার জন্য তৈরি করা হয়৷

এআই এবং এজ কম্পিউটিং এর উন্মাদ উত্থান ট্রান্সফরমার প্রযুক্তিকে বিকশিত হতে বাধ্য করছে। পরবর্তী প্রজন্মের ডেটা সেন্টার ট্রান্সফরমারের উপর কঠোর মনোযোগ দেওয়া হচ্ছেউচ্চতর-দক্ষতা কোরশক্তির অপচয় কমাতে,স্মার্ট মনিটরিং সেন্সরব্যর্থতা হওয়ার আগেই ভবিষ্যদ্বাণী করা, এবংছোট শারীরিক পায়ের ছাপকারণ ডাটা হলের স্পেস টাকা।

দিনের শেষে, একটি ডেটা সেন্টারের বৈদ্যুতিক আর্কিটেকচার একটি অবিশ্বাস্যভাবে জটিল ইকোসিস্টেম। পাওয়ার গ্রিড ছেড়ে দ্বিতীয় মুহুর্তে এটি একটি AI মডেল বুট আপ করে, ট্রান্সফরমারগুলি হল অত্যাবশ্যক লিঙ্ক যা পুরো চেইনটিকে একসাথে ধরে রাখে।
