কিভাবে অনুমান ছাড়া নিরাপদে একটি ট্রান্সফরমার তারের

আপনি যদি খুঁজে বের করার চেষ্টা করছেনকিভাবে একটি ট্রান্সফরমার তারের, আপনি অবশ্যই একা নন। ট্রান্সফরমারগুলি সমস্ত ধরণের বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয় - HVAC ইউনিট, শিল্প সরঞ্জাম, আলোর সেটআপ, ডোরবেল, আপনি এটির নাম দেন৷ এবং যদিও ওয়্যারিং নিজেই ভয়ঙ্কর জটিল নয়, এটি সেই কাজগুলির মধ্যে একটি যেখানে ছোট ভুলগুলি বেশ বড় সমস্যায় পরিণত হতে পারে।

ভাল জিনিস হল, একবার আপনি বেসিকগুলি বুঝতে পারলে, পুরো প্রক্রিয়াটি অনেক বেশি অর্থপূর্ণ হতে শুরু করে।

একটি একক তারে স্পর্শ করার আগে, ট্রান্সফরমারের নেমপ্লেটটি পড়তে এক মিনিট সময় নিন। সিরিয়াসলি, এই অংশটি এড়িয়ে যাবেন না। লেবেল আপনাকে গুরুত্বপূর্ণ বিবরণ বলে যেমন:

প্রাথমিক ভোল্টেজ

সেকেন্ডারি ভোল্টেজ

ফ্রিকোয়েন্সি

VA বা kVA রেটিং

টার্মিনাল লেআউট

ট্রান্সফরমারের দুটি দিক রয়েছে:

দপ্রাথমিক দিকইনকামিং পাওয়ার পায়

দমাধ্যমিক দিকএকটি ভিন্ন ভোল্টেজে পাওয়ার আউট পাঠায়

উদাহরণস্বরূপ, একটি ট্রান্সফরমার 480V নিতে পারে এবং এটি 120V-এ নেমে যেতে পারে। বেশ সাধারণ সেটআপ, আসলে.

শেখার সময়কিভাবে একটি ট্রান্সফরমার তারের, বোঝার কোন পক্ষ কি করে তা সৎভাবে পুরো জিনিসটির ভিত্তি।

হ্যাঁ, এটি সুস্পষ্ট শোনাচ্ছে, তবে এটি পুনরাবৃত্তি করা মূল্যবান। যে কোন কিছুর তার লাগানোর আগে সর্বদা সম্পূর্ণভাবে বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন।

এবং শুধু একটি ব্রেকার ফ্লিপ করবেন না এবং অনুমান করবেন না যে সবকিছু মারা গেছে। কোনো লাইভ কারেন্ট নেই তা নিশ্চিত করতে একটি মাল্টিমিটার বা ভোল্টেজ পরীক্ষক ব্যবহার করুন। বৈদ্যুতিক সিস্টেমগুলি কখনও কখনও অপ্রত্যাশিত হতে পারে, বিশেষ করে পুরানো ভবনগুলিতে।

একজোড়া উত্তাপযুক্ত গ্লাভসও আঘাত করে না।

বেশিরভাগ ট্রান্সফরমার স্ট্যান্ডার্ড টার্মিনাল মার্কিং ব্যবহার করে:

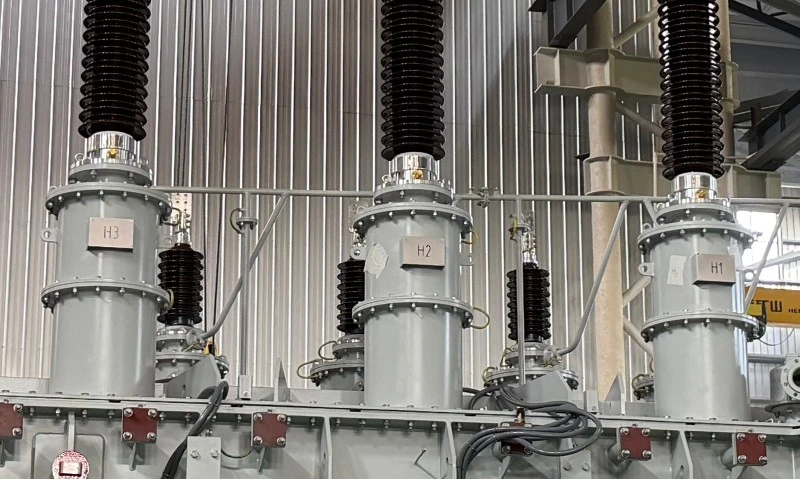

H1, H2, H3, H4=প্রাথমিক টার্মিনাল

X1, X2, X3, X4=সেকেন্ডারি টার্মিনাল

"H" টার্মিনালগুলি ইনকামিং ভোল্টেজের জন্য। "X" টার্মিনালগুলি আপনার লোড বা সরঞ্জামের আউটগোয়িং ভোল্টেজের জন্য।

অনেক ট্রান্সফরমারের ডান পাশে একটি ওয়্যারিং ডায়াগ্রাম মুদ্রিত থাকে। সত্যই, সেই ছোট্ট চিত্রটি আপনাকে এক টন হতাশা বাঁচাতে পারে। এটা উপেক্ষা করবেন না.

এখন আপনি প্রাথমিক টার্মিনালগুলিতে ইনপুট তারের সংযোগ শুরু করতে পারেন।

সঠিক সেটআপ ট্রান্সফরমারের ভোল্টেজের প্রয়োজনীয়তার উপর নির্ভর করে। যেমন:

একটি একক-ফেজ 240V ট্রান্সফরমার সরাসরি H1 এবং H2 এর সাথে সংযুক্ত হতে পারে

মাল্টি-ভোল্টেজ ট্রান্সফরমারের মাঝে মাঝে টার্মিনালের মধ্যে জাম্পার তারের প্রয়োজন হয়

নিশ্চিত করুন যে প্রতিটি সংযোগ টাইট এবং নিরাপদ। আলগা টার্মিনালগুলি পরবর্তীতে --এ তাপ, গুঞ্জন শব্দ, বা মাঝে মাঝে সমস্যা তৈরি করতে পারে এবং এই সমস্যাগুলি ট্র্যাক করা বিরক্তিকর।

গবেষণা করার সময় লোকেরা প্রায়শই একটি জিনিস উপেক্ষা করেকিভাবে একটি ট্রান্সফরমার তারেরগ্রাউন্ডিং হয় নিরাপত্তা এবং সরঞ্জাম উভয় সুরক্ষার জন্য সঠিক গ্রাউন্ডিং গুরুত্বপূর্ণ।

এর পরে আউটপুট সাইড আসে।

প্রয়োজনীয় আউটপুট ভোল্টেজ অনুযায়ী লোড তারগুলিকে সেকেন্ডারি টার্মিনালগুলিতে সংযুক্ত করুন। যদি ট্রান্সফরমারটি 24V, 120V, বা অন্য ভোল্টেজ প্রদান করে, তবে নিশ্চিত করুন যে সংযুক্ত সরঞ্জামগুলি এটির সাথে ঠিক মেলে।

অন্যথায়, ভাল... জিনিসগুলি খুব দ্রুত ভুল হতে পারে।

কন্ট্রোল সার্কিট বা একসাথে চলমান একাধিক ট্রান্সফরমারের সাথে কাজ করার সময় আপনার দ্বিগুণ-পোলারিটি পরীক্ষা করা উচিত।

সমস্ত তারের কাজ শেষ হয়ে গেলে:

সমস্ত টার্মিনাল পরিদর্শন করুন

গ্রাউন্ডিং নিশ্চিত করুন

ধীরে ধীরে শক্তি পুনরুদ্ধার করুন

মাল্টিমিটার দিয়ে আউটপুট ভোল্টেজ পরিমাপ করুন

যদি ভোল্টেজ রিডিং ট্রান্সফরমারের রেট করা আউটপুটের সাথে মেলে, আপনি সম্ভবত ভালো অবস্থায় আছেন।

কিন্তু আপনি যদি উচ্চস্বরে গুনগুন, অতিরিক্ত গরম বা জ্বলন্ত গন্ধ লক্ষ্য করেন, অবিলম্বে সবকিছু বন্ধ করুন এবং তারের পুনরায় পরীক্ষা করুন। এটি সাধারণত একটি চিহ্ন যা কিছু সঠিকভাবে সংযুক্ত নয়।

শেখাকিভাবে একটি ট্রান্সফরমার তারেরআসলেই জটিল পদক্ষেপগুলি মুখস্থ করা সম্পর্কে নয়। এটি ভোল্টেজ বোঝা, সঠিকভাবে টার্মিনাল সনাক্ত করা এবং নিরাপত্তার দিকে মনোযোগ দেওয়ার বিষয়ে আরও বেশি।

আপনার সময় নিন, ওয়্যারিং ডায়াগ্রাম অনুসরণ করুন এবং প্রক্রিয়াটি তাড়াহুড়ো করবেন না। সত্যই, এখন একটি যত্নশীল ইনস্টলেশন আপনাকে পরে অনেক মাথাব্যথা বাঁচাতে পারে।
