ভূমিকা: কেন ইউনিট সাবস্টেশন আধুনিক বিদ্যুৎ বিতরণে গুরুত্বপূর্ণ

নির্ভরযোগ্য শক্তি প্রায় প্রতিটি আধুনিক সুবিধার মেরুদণ্ড। কিনা তা কউত্পাদন কারখানাভারী যন্ত্রপাতি চালানো, কতথ্য কেন্দ্রসমালোচনামূলক ডিজিটাল পরিষেবাগুলিকে সমর্থন করে, বা কনবায়নযোগ্য শক্তি প্রকল্পগ্রিডে বিদ্যুৎ সরবরাহ করা, বিদ্যুৎ বিতরণ ব্যবস্থা নিরাপদ, স্থিতিশীল এবং বজায় রাখা সহজ হতে হবে।

এই যেখানেইউনিট সাবস্টেশনভিতরে আসা

একটি ইউনিট সাবস্টেশন হল একটি সম্পূর্ণ পাওয়ার বন্টন সমাধান যা একত্রিত হয়একটি ট্রান্সফরমার, মাঝারি-ভোল্টেজ সুইচগিয়ার, কম-ভোল্টেজ সুইচগিয়ার, সুরক্ষা সরঞ্জাম এবং একটি ঘেরএকটি সমন্বিত সিস্টেমে। প্রতিটি উপাদান আলাদাভাবে ইনস্টল করার পরিবর্তে, ইঞ্জিনিয়াররা একটি ফ্যাক্টরি-একত্রিত প্যাকেজ ব্যবহার করতে পারেন যা প্রকল্প পরিকল্পনাকে সহজ করে, ইনস্টলেশনের সময় কমায়, এবং সিস্টেমের নির্ভরযোগ্যতা উন্নত করে৷

EPC কন্ট্রাক্টর, ইউটিলিটি কোম্পানি, ইন্ডাস্ট্রিয়াল ফ্যাসিলিটি ম্যানেজার এবং প্রকিউরমেন্ট টিমের জন্য, সঠিক ইউনিট সাবস্টেশন ডিজাইন বাছাই করা প্রকল্পের দক্ষতা এবং দীর্ঘমেয়াদী অপারেটিং খরচ-তে বড় পার্থক্য আনতে পারে।

একজন পেশাদার ট্রান্সফরমার প্রস্তুতকারক হিসাবে,ইয়াওয়েই ট্রান্সফরমারশিল্প, বাণিজ্যিক, ইউটিলিটি, এবং পুনর্নবীকরণযোগ্য শক্তি অ্যাপ্লিকেশনের জন্য কাস্টমাইজড ইউনিট সাবস্টেশন এবং পাওয়ার ট্রান্সফরমার সমাধান প্রদান করে।

একটি ইউনিট সাবস্টেশন কি?

A ইউনিট সাবস্টেশনএকটি বৈদ্যুতিক বন্টন ব্যবস্থা যা ইউটিলিটি নেটওয়ার্ক থেকে মাঝারি-ভোল্টেজ পাওয়ার পাওয়ার জন্য এবং এটিকে শেষ ব্যবহারকারী এবং সরঞ্জামগুলির জন্য উপযুক্ত একটি নিম্ন ভোল্টেজে রূপান্তর করার জন্য ডিজাইন করা হয়েছে৷

সহজ কথায়, এটি একটি সুবিধার ভিতরে ইউটিলিটি সরবরাহ এবং বৈদ্যুতিক লোডগুলির মধ্যে একটি সেতু হিসাবে কাজ করে।

একটি সাধারণ ইউনিট সাবস্টেশন অন্তর্ভুক্তএকটি মাঝারি-ভোল্টেজ বিভাগ, একটি পাওয়ার ট্রান্সফরমার, একটি কম-ভোল্টেজ বিতরণ বিভাগ এবং প্রতিরক্ষামূলক ডিভাইস. প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, এটি অন্দর বা বহিরঙ্গন ইনস্টলেশনের জন্য ডিজাইন করা যেতে পারে।

এই সিস্টেমগুলি সাধারণত ব্যবহৃত হয়কারখানা, বাণিজ্যিক ভবন, হাসপাতাল, ডেটা সেন্টার, সৌর খামার, বায়ু প্রকল্প এবং অবকাঠামো সুবিধা.

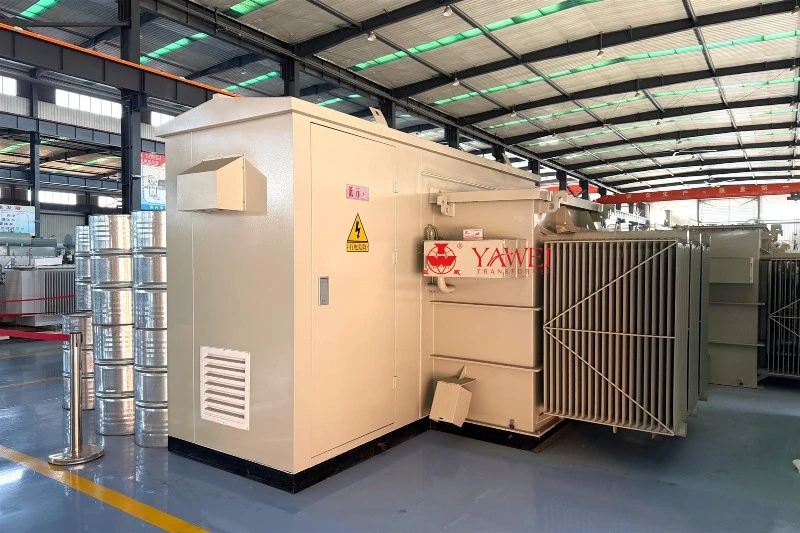

তাদের কম্প্যাক্ট কাঠামো এবং সমন্বিত নকশার কারণে, ইউনিট সাবস্টেশনগুলিকে প্রায়শই বলা হয়কমপ্যাক্ট সাবস্টেশন.

ইউনিট সাবস্টেশন বনাম ঐতিহ্যগত বৈদ্যুতিক সাবস্টেশন

উভয় ইউনিট সাবস্টেশন এবং ঐতিহ্যগতবৈদ্যুতিক সাবস্টেশনবৈদ্যুতিক শক্তি নিয়ন্ত্রণ, রূপান্তর এবং বিতরণ করার জন্য ডিজাইন করা হয়েছে। তবে তাদের নির্মাণ পদ্ধতি বেশ ভিন্ন।

প্রথাগত সাবস্টেশনে সাধারণত একাধিক আলাদা আলাদা সরঞ্জাম-সাইটে ইনস্টল করা থাকে। অন্যদিকে, ইউনিট সাবস্টেশনগুলি একটি সমন্বিত প্যাকেজ হিসাবে ডিজাইন করা হয়েছে, যা ইনস্টলেশনের সময় বাঁচাতে এবং প্রকৌশল জটিলতা কমাতে পারে।

প্রকল্পগুলির জন্য যেখানে স্থান সীমিত বা নির্মাণের সময়সূচী আঁটসাঁট, ইউনিট সাবস্টেশনগুলি প্রায়শই আরও ব্যবহারিক পছন্দ।

একটি ইউনিট সাবস্টেশনের প্রধান উপাদান

মেজর বোঝাসাবস্টেশন উপাদানক্রেতা, প্রকৌশলী এবং ঠিকাদারদের তাদের প্রকল্পের জন্য সঠিক সরঞ্জাম নির্বাচন করতে সাহায্য করে।

পাওয়ার ট্রান্সফরমার: সিস্টেমের মূল

ট্রান্সফরমার হল যেকোনো ইউনিট সাবস্টেশনের হৃদয়। এর প্রধান কাজ হল মাঝারি-ভোল্টেজ বিদ্যুৎকে একটি ভোল্টেজ স্তরে নামিয়ে দেওয়া যা শিল্প সরঞ্জাম, আলোক ব্যবস্থা, মোটর এবং অন্যান্য লোড দ্বারা নিরাপদে ব্যবহার করা যেতে পারে।

ইউনিট সাবস্টেশনগুলিতে ব্যবহৃত সাধারণ ট্রান্সফরমারের প্রকারগুলি অন্তর্ভুক্ত করে:

তেল-নিমজ্জিত ট্রান্সফরমার

ঢালাই রজন শুকনো টাইপ ট্রান্সফরমার

ভিপিআই ড্রাই টাইপ ট্রান্সফরমার

কাস্টম-ডিজাইন করা পাওয়ার ট্রান্সফরমার

ট্রান্সফরমার নির্বাচন লোড ক্ষমতা, ভোল্টেজ লেভেল, পরিবেশগত অবস্থা, অগ্নি নিরাপত্তা প্রয়োজনীয়তা এবং ভবিষ্যত সম্প্রসারণ পরিকল্পনা সহ বিভিন্ন বিষয়ের উপর নির্ভর করে।

উদাহরণ স্বরূপ, শিল্প কারখানায় উচ্চ-ক্ষমতার তেল ট্রান্সফরমারের প্রয়োজন হতে পারে, যখন কঠোর অগ্নি নিরাপত্তা প্রয়োজনীয়তা সহ অভ্যন্তরীণ সুবিধাগুলি শুকনো-টাইপ ট্রান্সফরমার পছন্দ করতে পারে।

মাঝারি-ভোল্টেজ সুইচগিয়ার

মাঝারি-ভোল্টেজ সুইচগিয়ার বিভাগটি আগত বৈদ্যুতিক সরবরাহ নিয়ন্ত্রণ করে এবং ট্রান্সফরমারকে অস্বাভাবিক অবস্থা থেকে রক্ষা করে।

সাধারণ সরঞ্জাম অন্তর্ভুক্তসার্কিট ব্রেকার, সংযোগ বিচ্ছিন্ন করা সুইচ, সার্জ অ্যারেস্টার,বর্তমান ট্রান্সফরমার (সিটি), এবং ভোল্টেজ ট্রান্সফরমার (VTs).

একটি সঠিকভাবে ডিজাইন করা সুইচগিয়ার সিস্টেম ডাউনটাইম কমাতে সাহায্য করে এবং ব্যয়বহুল বৈদ্যুতিক সম্পদকে শর্ট সার্কিট বা ওভারলোডের কারণে হওয়া ক্ষতি থেকে রক্ষা করে।

কম-ভোল্টেজ সুইচগিয়ার

ভোল্টেজ ট্রান্সফর্মেশনের পর, কম-ভোল্টেজ বিভাগটি পুরো সুবিধা জুড়ে বিদ্যুৎ বিতরণ করে।

এটি সাধারণত থাকে:

প্রধান ব্রেকার

ফিডার ব্রেকার

বাসবার

মিটারিং ডিভাইস

সুরক্ষা ব্যবস্থা

বৃহৎ শিল্প সুবিধার জন্য, মোটর স্টার্টিং কারেন্ট, সংবেদনশীল ইলেকট্রনিক লোড এবং পরিবর্তিত অপারেটিং অবস্থার পরিচালনা করার জন্য কম-ভোল্টেজের সুইচগিয়ারকে সাবধানে নির্বাচন করতে হবে।

সুরক্ষা tion এবং মনিটরিং সিস্টেম

আধুনিক ইউনিট সাবস্টেশনগুলিতে প্রায়শই উন্নত পর্যবেক্ষণ এবং সুরক্ষা ফাংশন অন্তর্ভুক্ত থাকে।

অ্যাপ্লিকেশনের উপর নির্ভর করে, এর মধ্যে অন্তর্ভুক্ত থাকতে পারে:

ওভারকারেন্ট সুরক্ষা

ট্রান্সফরমার তাপমাত্রা পর্যবেক্ষণ

চাপ ত্রাণ ডিভাইস

Buchholz রিলেতেল ভর্তি ট্রান্সফরমারের জন্য-

ডিজিটাল মনিটরিং সিস্টেম

এই বৈশিষ্ট্যগুলি অপারেটরদের সম্ভাব্য সমস্যাগুলি আগে শনাক্ত করতে এবং সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

ইউনিট সাবস্টেশন ডিজাইন বিবেচনা

একটি সফলইউনিট সাবস্টেশন নকশাএকটি ট্রান্সফরমারের আকার নির্বাচন করার চেয়ে আরও বেশি কিছু প্রয়োজন। ইঞ্জিনিয়ারদের পুরো অপারেটিং পরিবেশ বিবেচনা করতে হবে।

গুরুত্বপূর্ণ কারণগুলির মধ্যে রয়েছে:

আজ, অটোমেশন, বৈদ্যুতিক গাড়ির চার্জিং, পুনর্নবীকরণযোগ্য শক্তি সিস্টেম, এবং উচ্চ-ঘনত্বের কম্পিউটিং লোডের কারণে অনেক সুবিধা ক্রমবর্ধমান বিদ্যুতের চাহিদার সম্মুখীন হচ্ছে৷ একটি ভাল-ডিজাইন করা ইউনিট সাবস্টেশন ভবিষ্যতের আপগ্রেডের জন্য জায়গা ছেড়ে দেওয়া উচিত।

মান এবং প্রযুক্তিগত প্রয়োজনীয়তা

নির্ভরযোগ্য ইউনিট সাবস্টেশনগুলিকে অবশ্যই স্বীকৃত আন্তর্জাতিক মান মেনে চলতে হবে। এই মানগুলি বিভিন্ন বাজার জুড়ে সরঞ্জামের নিরাপত্তা, কর্মক্ষমতা এবং সামঞ্জস্য নিশ্চিত করতে সহায়তা করে।

মার্কিন যুক্তরাষ্ট্র, ইউরোপ এবং দক্ষিণ-পূর্ব এশিয়া জুড়ে বৈশ্বিক প্রকল্পগুলির জন্য, এই মানগুলি পূরণ করে এমন সরঞ্জাম নির্বাচন করা অনুমোদনগুলিকে সহজতর করতে পারে এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা উন্নত করতে পারে৷

ইউনিট সাবস্টেশন ইনস্টলেশন প্রক্রিয়া

প্রফেশনালসাবস্টেশন ইনস্টলেশননিরাপদ অপারেশন নিশ্চিত করার জন্য অপরিহার্য।

যদিও ইনস্টলেশন পদ্ধতি প্রকল্প আকারের উপর নির্ভর করে পরিবর্তিত হয়, সাধারণ প্রক্রিয়া সাধারণত অন্তর্ভুক্ত করেসাইট প্রস্তুতি, সরঞ্জাম অবস্থান, বৈদ্যুতিক সংযোগ, পরীক্ষা, এবং কমিশনিং.

ইনস্টলেশন শুরু হওয়ার আগে, প্রকৌশলীরা সাধারণত পরীক্ষা করে দেখেনভিত্তি, তারের রুট, গ্রাউন্ডিং সিস্টেম, বায়ুচলাচল প্রয়োজনীয়তা, এবং কাজের ছাড়পত্র.

ট্রান্সফরমার এবং সুইচগিয়ার ইনস্টল করার পরে, প্রযুক্তিবিদরা সম্পূর্ণতারের সংযোগ, গ্রাউন্ডিং, সুরক্ষা ওয়্যারিং এবং কার্যকরী পরীক্ষা.

শক্তিকরণের আগে, গুরুত্বপূর্ণ পরীক্ষাগুলি অন্তর্ভুক্ত থাকতে পারে:

সাবস্টেশন রক্ষণাবেক্ষণ: সিস্টেমগুলিকে নির্ভরযোগ্য রাখা

এমনকি একটি উচ্চমানের ইউনিট সাবস্টেশনের জন্য নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ প্রয়োজন।

যথাযথসাবস্টেশন রক্ষণাবেক্ষণঅপ্রত্যাশিত ব্যর্থতা প্রতিরোধে সাহায্য করে, ডাউনটাইম হ্রাস করে এবং সরঞ্জামের পরিষেবা জীবন প্রসারিত করে।

একটি সাধারণ রক্ষণাবেক্ষণ পরিকল্পনা অন্তর্ভুক্ত হতে পারে:

তেল ভর্তি ট্রান্সফরমারের জন্য-, পদ্ধতি যেমনদ্রবীভূত গ্যাস বিশ্লেষণ (DGA)অভ্যন্তরীণ সমস্যাগুলি বড় ব্যর্থ হওয়ার আগে সনাক্ত করতে সাহায্য করতে পারে।

ইউনিট কোথায় সাবস্টেশন ব্যবহার করা হয়?

ইউনিট সাবস্টেশনগুলি অনেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয় কারণ তারা নির্ভরযোগ্য এবং নমনীয় বিদ্যুৎ বিতরণ সরবরাহ করে।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

তাদের কমপ্যাক্ট ডিজাইন এগুলিকে বিশেষ করে এমন প্রকল্পগুলির জন্য উপযুক্ত করে তোলে যেখানে ইনস্টলেশনের স্থান সীমিত।

নির্বাচন করছে বিক্রয়ের জন্য ডান ইউনিট সাবস্টেশন

যখন খুঁজছেনবিক্রয়ের জন্য ইউনিট সাবস্টেশন, ক্রেতাদের একা মূল্য অতিক্রম করা উচিত. সরঞ্জামের গুণমান, প্রকৌশল সহায়তা, উৎপাদন ক্ষমতা, এবং বিক্রয়োত্তর পরিষেবা- সবই গুরুত্বপূর্ণ বিষয়।

একটি নির্ভরযোগ্য সরবরাহকারী প্রদান করতে সক্ষম হওয়া উচিত:

কেন ইউনিট সাবস্টেশন সলিউশনের জন্য ইয়াওয়েই ট্রান্সফরমার বেছে নিন?

ইয়াওয়েই ট্রান্সফরমারএর নকশা এবং উত্পাদন বিশেষজ্ঞপাওয়ার ট্রান্সফরমার এবং কাস্টমাইজড বৈদ্যুতিক বিতরণ সমাধান।

কোম্পানি প্রদান করে:

কাস্টমাইজড ইউনিট সাবস্টেশন নকশা

তেল-নিমজ্জিত এবং শুকনো-টাইপ ট্রান্সফরমার

ইন্টিগ্রেটেড ট্রান্সফরমার এবং সুইচগিয়ার সমাধান

আন্তর্জাতিক মানের উপর ভিত্তি করে কারখানা পরীক্ষা

শিল্প, ইউটিলিটি, পুনর্নবীকরণযোগ্য শক্তি, এবং অবকাঠামো প্রকল্পের জন্য সমর্থন

প্রাথমিক ডিজাইনের পর্যায় থেকে চূড়ান্ত ডেলিভারি পর্যন্ত, ইয়াওয়েই ট্রান্সফরমার নির্ভরযোগ্য এবং খরচ-কার্যকর পাওয়ার ডিস্ট্রিবিউশন সমাধান তৈরি করতে গ্রাহকদের সাথে কাজ করে।

উপসংহার

ইউনিট সাবস্টেশনগুলি আধুনিক বৈদ্যুতিক অবকাঠামোর একটি গুরুত্বপূর্ণ অংশ হয়ে উঠেছে। ট্রান্সফরমার, সুইচগিয়ার, সুরক্ষা ব্যবস্থা এবং ঘেরগুলিকে একটি সম্পূর্ণ প্যাকেজে সংহত করে, তারা পাওয়ার বিতরণ পরিচালনা করার জন্য একটি সহজ এবং আরও কার্যকর উপায় প্রদান করে।

EPC ঠিকাদার, শিল্প সুবিধা, ইউটিলিটি, এবং প্রকিউরমেন্ট টিমের জন্য, সঠিক ইউনিট সাবস্টেশন ডিজাইন নির্বাচন করা প্রকল্পের কর্মক্ষমতা উন্নত করতে পারে, রক্ষণাবেক্ষণের চ্যালেঞ্জগুলি কমাতে পারে এবং ভবিষ্যতের শক্তির চাহিদাগুলিকে সমর্থন করতে পারে।

প্রয়োজনটি একটি বাণিজ্যিক ভবনের জন্য একটি কমপ্যাক্ট সাবস্টেশন হোক বা একটি বৃহৎ শিল্প প্রকল্পের জন্য একটি কাস্টমাইজড সমাধান হোক, একজন অভিজ্ঞ প্রস্তুতকারক নির্বাচন করা নির্ভরযোগ্য বিদ্যুৎ বিতরণের দিকে একটি গুরুত্বপূর্ণ পদক্ষেপ।

ইয়াওয়েই ট্রান্সফরমার বিশ্বব্যাপী গ্রাহকদের জন্য কাস্টমাইজড ইউনিট সাবস্টেশন এবং পাওয়ার ট্রান্সফরমার সমাধান প্রদান করে। আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং একটি পেশাদার উদ্ধৃতি অনুরোধ করতে আমাদের সাথে যোগাযোগ করুন।
