তিনটি ফেজ প্যাড মাউন্ট ট্রান্সফরমার প্রকার

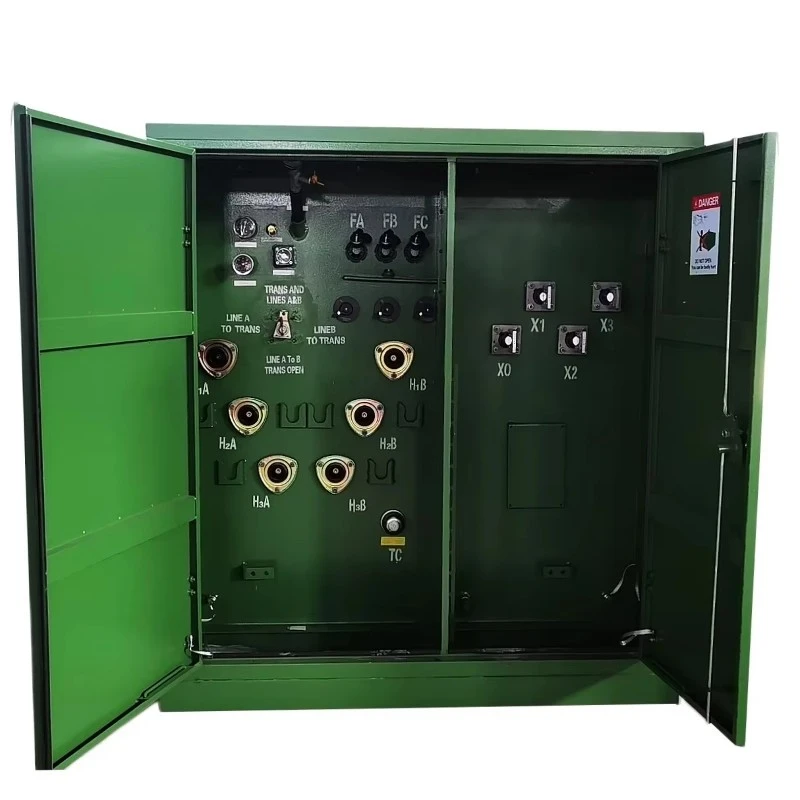

লুপ ফিড (ডেড ফ্রন্ট) প্যাড মাউন্ট ট্রান্সফর্মার
লুপ ফিড ট্রান্সফর্মারগুলিতে ছয়টি উচ্চ ভোল্টেজ বুশিংস রয়েছে (এইচ 1 এ, এইচ 2 এ, এইচ 3 এ, এইচ 1 বি, এইচ 2 বি, এবং এইচ 3 বি)। প্রতিটি পর্বের জন্য দুটি বুশিং রয়েছে। এটি গ্রাহকদের তাদের সমস্ত ট্রান্সফর্মারকে একটি লুপ কনফিগারেশনে সংযুক্ত করার অনুমতি দেয়। এটি গ্রাহকদের ট্রান্সফর্মারে দুটি ফিড আনতেও অনুমতি দেয়। একটি ফিড এবং বি ফিডের মধ্যে স্যুইচ করতে একটি চার পজিশন স্যুইচ ব্যবহার করা যেতে পারে।

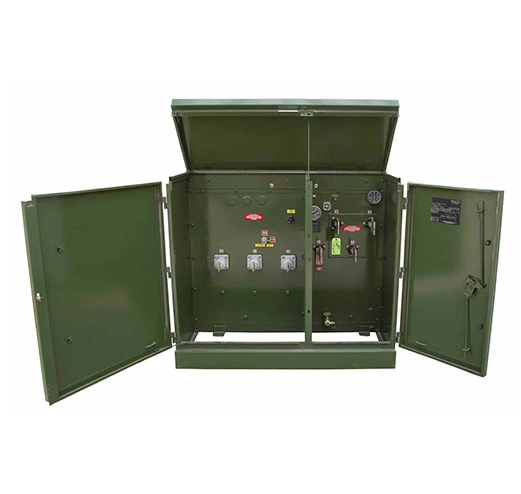

রেডিয়াল ফিড (লাইভ ফ্রন্ট) প্যাড মাউন্ট ট্রান্সফর্মার
রেডিয়াল ফিড ট্রান্সফর্মারগুলিতে তিনটি উচ্চ ভোল্টেজ বুশিং রয়েছে (এইচ 1, এইচ 2, এবং এইচ 3)। আগত উচ্চ ভোল্টেজ কেবলগুলির জন্য অনুমতি দেওয়ার জন্য প্রতিটি পর্বের জন্য একটি বুশিং রয়েছে। ওয়াই এবং গ্রাউন্ডেড ওয়াই সংযুক্ত ট্রান্সফর্মারগুলিতে, একটি এইচ 0 বুশিংও থাকবে।
লাইভ ফ্রন্ট এবং ডেড ফ্রন্ট ট্রান্সফর্মার
ইয়াওয়ে ট্রান্সফর্মার আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুসারে লাইভ ফ্রন্ট এবং ডেড ফ্রন্ট প্যাড-মাউন্ট ট্রান্সফর্মার উভয় ডিজাইন এবং উত্পাদন করার জন্য নমনীয়তা সরবরাহ করে।
ডেড ফ্রন্ট ট্রান্সফর্মার: একটি মৃত ফ্রন্ট ট্রান্সফর্মারে, উচ্চ-ভোল্টেজ বুশিং পৃথক, একটি বুশিং কূপ এবং একটি লোড ব্রেক বুশিং সন্নিবেশ উভয়ই অন্তরক। উচ্চ-ভোল্টেজ কেবলগুলি একটি ডেড ব্রেক কনুই সংযোগকারী ব্যবহার করে ট্রান্সফর্মারের সাথে সংযোগ স্থাপন করে, শক্তিশালী উচ্চ-ভোল্টেজ বিভাগে কোনও উন্মুক্ত বৈদ্যুতিক উপাদান নিশ্চিত করে না। এই নকশাটি দুর্ঘটনাজনিত যোগাযোগ বা বৈদ্যুতিক শক হওয়ার ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে।
লাইভ ফ্রন্ট ট্রান্সফর্মার: একটি লাইভ ফ্রন্ট ট্রান্সফর্মারে, উচ্চ-ভোল্টেজ বুশিং সাধারণত চীনামাটির বাসন বা ইপোক্সির মতো উপকরণগুলির তৈরি এক-পিস কোদাল ধরণের থাকে, প্রায়শই শেষে 2-4 গর্ত সহ। উচ্চ ভোল্টেজ কেবলগুলি যান্ত্রিক লগ বা ক্রিম প্লাগ ব্যবহার করে এই গর্তগুলির সাথে সংযোগ স্থাপন করে। ডেড ফ্রন্ট ট্রান্সফর্মারগুলির বিপরীতে, লাইভ ফ্রন্ট ট্রান্সফর্মারগুলিতে উচ্চ-ভোল্টেজ বুশিং পুরোপুরি উন্মুক্ত, সম্ভবত আর্দ্রতা, তেল বা ধূলিকণা উপস্থিত থাকলে সুরক্ষার উদ্বেগের দিকে পরিচালিত করে, যা অর্ক প্রজন্মের ঝুঁকি বাড়িয়ে তোলে।
আমাদের বিস্তৃত অভিজ্ঞতার ভিত্তিতে, বেশিরভাগ গ্রাহকরা এর উচ্চতর সুরক্ষা বৈশিষ্ট্যগুলির কারণে ডেড ফ্রন্ট প্যাড-মাউন্ট ট্রান্সফর্মারটি বেছে নেন। যাইহোক, পছন্দটি শেষ পর্যন্ত আপনার নির্দিষ্ট প্রয়োজন এবং পছন্দগুলির উপর নির্ভর করে। আশ্বাস দিন, ইয়াওয়ে ট্রান্সফর্মার আপনার প্রকল্পের প্রয়োজনীয়তাগুলি পূরণের জন্য আমাদের সমাধানগুলি তৈরি করতে পারে।
শংসাপত্র
ইয়াওয়ে থ্রি ফেজ প্যাড মাউন্ট করা ট্রান্সফর্মারগুলি এএনএসআই/আইইইই, সিএসএ, আইইসি, ডিওই এবং অন্যান্য মানগুলি পুরোপুরি পূরণ করে বা ছাড়িয়ে যায়।
এই শংসাপত্রগুলি বিশ্বব্যাপী গ্রাহকদের আশ্বাস দিয়ে সুরক্ষা এবং কর্মক্ষমতা মানগুলির সাথে সম্মতি নিশ্চিত করে।
প্যাড মাউন্ট ট্রান্সফর্মার পরীক্ষা এবং কিউসি
ইয়াওয়ে প্যাড-মাউন্টেড ট্রান্সফর্মারটির প্রতিটি ইউনিট উত্পাদিত হওয়ার পরে, এএনএসআই/আইইইইসি 57.12.90 এবং সি 57.12 এর প্রয়োজনীয়তা অনুসরণ করে রুটিন পরীক্ষা/ফ্যাট পরিচালিত হবে • 00} আইইইই/সিএসএ স্ট্যান্ডার্ডগুলির সাথে মেনে চলার পরীক্ষার প্রতিবেদনটি তখন জারি করা হবে।
আমরা তৃতীয় পক্ষকে যেমন এসজিএস, সিএসএ, বা ইউএল -এর স্বাগত জানাই, পরীক্ষার সময় ইয়াওয়ে ট্রান্সফর্মার কারখানাটি পরিদর্শন করার জন্য পরীক্ষাগুলি দেখার জন্য এবং এমন একটি প্রতিবেদন গ্রহণ করতে এবং স্ট্যান্ডার্ড প্রয়োজনীয়তার সাথে পুরোপুরি মেনে চলে এমন একটি প্রতিবেদন গ্রহণ করি।
বিকল্পভাবে, আপনি রিয়েল-টাইমে পরীক্ষার প্রক্রিয়াটি পর্যবেক্ষণ করতে অনলাইন ভিডিও মনিটরিং চয়ন করতে পারেন। পরীক্ষার পদ্ধতিতে স্বচ্ছতা এবং আত্মবিশ্বাস নিশ্চিত করা।
কারখানা উত্পাদন প্রক্রিয়া
স্বয়ংক্রিয় কাটিয়া মেশিনটি পছন্দসই আকার এবং আকারে সঠিকভাবে সিলিকন স্টিল শিটগুলি কাটানোর জন্য দায়ী।
পাওয়ার ট্রান্সফর্মার ইনসুলেটেড তারের কার্যকারিতা হ'ল বৈদ্যুতিক ট্রান্সফর্মারের অভ্যন্তরে এবং কয়েলগুলি এবং আয়রন কোরের মধ্যে কয়েলগুলির মধ্যে ভাল বৈদ্যুতিক নিরোধক নিশ্চিত করা, বর্তমান ফুটো বা শর্ট সার্কিটকে প্রতিরোধ করে, যার ফলে পাওয়ার ট্রান্সফর্মারের নিরাপদ অপারেশন এবং স্থিতিশীল কর্মক্ষমতা নিশ্চিত করা হয়। ইনসুলেটেড তারগুলি কার্যকরভাবে তাদের নিরোধক স্তরটির মাধ্যমে পরিবাহী অংশগুলি বিচ্ছিন্ন করে, বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ হ্রাস করে এবং পাওয়ার ট্রান্সফর্মারগুলির দক্ষতা এবং নির্ভরযোগ্যতা উন্নত করে।
পাওয়ার ট্রান্সফর্মার অটোমেটিক ল্যামিনেটিং মেশিনের সুবিধাটি আয়রন কোর ল্যামিনেটিং প্রক্রিয়াটির অটোমেশন এবং সুনির্দিষ্ট নিয়ন্ত্রণ অর্জনের দক্ষতার মধ্যে রয়েছে, উত্পাদন দক্ষতা এবং পণ্যের মানের উন্নতি করে। এটি সুনির্দিষ্ট যান্ত্রিক কাঠামো এবং নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে আয়রন চিপগুলির সঠিক প্রান্তিককরণ এবং অভিন্ন বিতরণ নিশ্চিত করে, যার ফলে বায়ু ফাঁক এবং চৌম্বকীয় প্রতিরোধের হ্রাস করে এবং ট্রান্সফর্মারগুলির চৌম্বকীয় ব্যাপ্তিযোগ্যতা এবং দক্ষতা উন্নত করে। হোয়াটমোর, স্বয়ংক্রিয় ল্যামিনেটিং মেশিনগুলি মানব অপারেশন ত্রুটিগুলি হ্রাস করতে পারে, শ্রমের তীব্রতা কমিয়ে দিতে পারে, উত্পাদন সুরক্ষা উন্নত করতে পারে, পণ্যের ধারাবাহিকতা এবং নির্ভরযোগ্যতা বজায় রেখে, বৃহত আকারের উত্পাদনের প্রয়োজনীয়তা পূরণ করে।

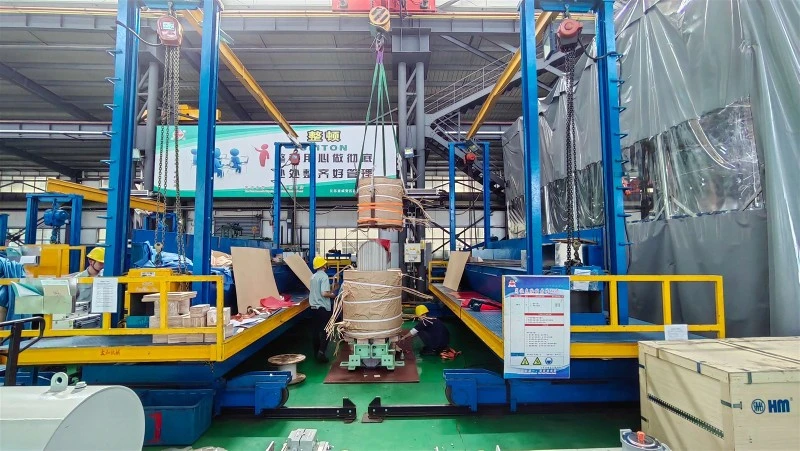

উইন্ডিংগুলির সঠিক ইনস্টলেশন সরাসরি শক্তি ট্রান্সফর্মারগুলির দক্ষতা, তাপমাত্রা বৃদ্ধি, শব্দ স্তর এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতাকে প্রভাবিত করে। সঠিক বাতাসের ইনস্টলেশন প্রতিরোধের ক্ষয়ক্ষতি হ্রাস করতে পারে এবং সমানভাবে বর্তমান বিতরণ করতে পারে, স্থানীয় ওভারহিটিং এড়াতে পারে এবং এইভাবে পাওয়ার ট্রান্সফর্মারগুলির পরিষেবা জীবনকে প্রসারিত করতে পারে। হোয়াটমোর, উইন্ডিংগুলির ইনস্টলেশন মানের ক্ষেত্রে ট্রান্সফর্মারগুলির নিরোধক কর্মক্ষমতা এবং শর্ট সার্কিট প্রতিরোধেরও জড়িত, যা বিভিন্ন কাজের পরিস্থিতিতে বৈদ্যুতিক ট্রান্সফর্মারগুলির নিরাপদ অপারেশন নিশ্চিত করার জন্য গুরুত্বপূর্ণ।
পাওয়ার ট্রান্সফর্মারগুলির ld ালাই এবং পরীক্ষা তাদের গুণমান এবং কার্যকারিতা নিশ্চিত করার মূল পদক্ষেপ। Ld ালাইয়ের গুণমানটি ট্রান্সফর্মারগুলির কাঠামোগত স্থায়িত্ব এবং বৈদ্যুতিক সংযোগগুলির নির্ভরযোগ্যতার সাথে সরাসরি সম্পর্কিত। দুর্বল ld ালাই বর্তমান ফুটো, স্থানীয় অতিরিক্ত গরম এবং এমনকি সরঞ্জামের ক্ষতি হতে পারে। পাওয়ার ট্রান্সফর্মার ডিজাইনের স্পেসিফিকেশন এবং সুরক্ষা মানগুলি পূরণ করে কিনা তা যাচাই করার জন্য পরীক্ষার পর্বটি একটি প্রয়োজনীয় পদ্ধতি। বিভিন্ন পরীক্ষার মাধ্যমে, সাধারণত রুটিন পরীক্ষা, টাইপ টেস্ট যা কারখানার ল্যাবে করা হবে, সম্ভাব্য ত্রুটি এবং সমস্যাগুলি আবিষ্কার করা যেতে পারে যেমন অপর্যাপ্ত নিরোধক কর্মক্ষমতা, অস্বাভাবিক তাপমাত্রা বৃদ্ধি ইত্যাদি, যাতে ট্রান্সফর্মারটি ব্যবহারে রাখার পরে স্থিরভাবে পরিচালিত হতে পারে এবং সুরক্ষা দুর্ঘটনাগুলি এড়াতে পারে তা নিশ্চিত করার জন্য।
প্যাকিং এবং শিপিং
ইয়াওয়ে পাওয়ার ট্রান্সফর্মারগুলি কাঠের ক্ষেত্রে প্যাক করা হয়। ঠিক করার জন্য একটি শক্ত কাঠের প্যালেটে বৈদ্যুতিক ট্রান্সফর্মারটি রাখুন এবং উপরে এবং আশেপাশে কাঠের বোর্ডগুলি দিয়ে এটি রক্ষা করুন। এই জাতীয় প্যাকেজিং নিশ্চিত করে যে ট্রান্সফর্মারটি বিভিন্ন ধরণের পরিবহণের সময় প্রভাবের কারণে ক্ষতি এড়াতে পারে।
পাওয়ার ট্রান্সফর্মারগুলির শীর্ষস্থানীয় শীর্ষ ব্র্যান্ড প্রস্তুতকারক হিসাবে, আমাদের বিভিন্ন ধরণের পাওয়ার ট্রান্সফর্মার, 500 কেভি পর্যন্ত উচ্চ ভোল্টেজ তৈরিতে 30 বছরেরও বেশি পেশাদার অভিজ্ঞতা রয়েছে।
প্রত্যয়িত পণ্য
ইয়াওয়ে একটি বিস্তৃত পরিসীমা সরবরাহ করেউল-তালিকাভুক্ত15-35 কেভি এবং অবধি পর্যন্ত প্যাড-মাউন্টেড ট্রান্সফর্মারগুলি10 এমভা.
প্রযুক্তিগত প্রতিক্রিয়া
ইয়াওয়ের 3-} ফেজ প্যাড মাউন্ট করা ট্রান্সফর্মার অঙ্কনগুলির সাথে দ্রুত টার্নআরাউন্ড সময়ের অভিজ্ঞতা অর্জন করুন, সাধারণত 1-2 সপ্তাহের মধ্যে সরবরাহ করা হয়।
স্থানীয় পরিষেবা
ইয়াওয়ের স্থানীয় বিক্রয়কর্মের পরিষেবা দলগুলি মার্কিন যুক্তরাষ্ট্র, উজবেকিস্তান এবং অন্যান্য দেশে উপলব্ধ।
পণ্য ওয়ারেন্টি
কাস্টমাইজড পরিষেবা, 24- মাসের ওয়ারেন্টি
দ্রুত বিতরণ
থ্রি-ফেজ প্যাড মাউন্ট করা ট্রান্সফর্মার (6-8 সপ্তাহ) দ্রুত বিতরণ
সম্পূর্ণ উত্পাদন লাইন
উইন্ডিং কেসিং এবং পাওয়ার ট্রান্সফার থেকে বড় এবং সম্পূর্ণ উত্পাদন। সম্পূর্ণ নিয়ন্ত্রণ এবং প্রধান মেশিন এবং উপাদান
ইয়াওয়ে প্যাড মাউন্ট ট্রান্সফর্মার প্রকল্প
বিটকয়েন ডেটা সেন্টারে তিনটি ফেজ প্যাড মাউন্ট করা ট্রান্সফর্মারগুলি খনির ক্রিয়াকলাপের জন্য স্থিতিশীল এবং নির্ভরযোগ্য বিদ্যুৎ সরবরাহ সরবরাহ করে, উচ্চ শক্তি খরচ প্রয়োজনগুলিকে সমর্থন করে এবং পরিবেশ বান্ধব শক্তির ব্যবহারকে প্রচার করে, যা বিশ্বব্যাপী বিন্যাস সহ ডেটা সেন্টারগুলির দক্ষ ক্রিয়াকলাপ নিশ্চিত করে।
এটি 2000kva এর একটি ব্যাচের অর্ডার এবং 2023 মার্কিন যুক্তরাষ্ট্রে ব্যবহার করা হয়েছে
সম্পর্কিত পণ্য
তিনটি ফেজ প্যাড মাউন্ট করা ট্রান্সফর্মার প্যারামিটার
|
রেটযুক্ত ক্ষমতা (কেভিএ) |
নো-লোড ক্ষতি (কেডব্লিউ) |
লোড ক্ষতি (কেডব্লিউ) |
নো-লোড কারেন্ট (%) |
চাপ ভোল্টেজ (%) |
মাত্রা (Lxwxh) (মিমি) |
মোট ওজন (কেজি) |
|
100 |
200 |
1500 |
0.65 |
4.0 |
1180x1355x1735 |
729 |
|
150 |
280 |
2200 |
0.60 |
1830x1375x1735 |
989 |
|
|
200 |
340 |
2600 |
0.50 |
1830x1375x1735 |
1195 |
|
|
250 |
400 |
3050 |
0.50 |
1830x1405x1735 |
1355 |
|
|
315 |
480 |
3650 |
0.45 |
1830x1425x1735 |
1415 |
|
|
400 |
570 |
4300 |
0.45 |
1830x1435x1805 |
1675 |
|
|
500 |
680 |
5150 |
0.40 |
1830x1445x1860 |
1905 |
|
|
630 |
810 |
6200 |
0.40 |
4.5 |
1830x1445x1860 |
2165 |
|
800 |
980 |
7500 |
0.35 |
1830x1490x1860 |
2755 |
|
|
1000 |
1150 |
10300 |
0.35 |
1830x1675x2005 |
3235 |
|
|
1250 |
1360 |
12000 |
0.30 |
2100x1845x2035 |
4905 |
|
|
1600 |
1640 |
14500 |
0.30 |
2100x1885x2135 |
5835 |
একক ফেজ প্যাড মাউন্ট ট্রান্সফর্মার প্যারামিটার
|
রেটেড পাওয়ার (কেভিএ) |
উচ্চ ভোল্টেজ (কেভি) |
কম ভোল্টেজ (v) |
ক্ষতি (ডাব্লু) |
|
|
নো-লোড ক্ষতি (ডাব্লু) |
অন-লোড ক্ষতি (ডাব্লু) |
|||
|
15 কেভিএ |
24.94KV/14.4KV 12.47 কেভি/7.2 কেভি 34.5 কেভি/ 19.92 কেভি/ 13.8 কেভি/ 13.2 কেভি/ বা অন্যরা |
120-240V 240-480V 347V 600V |
50 |
195 |
|
25 কেভিএ |
80 |
290 |
||
|
37.5kva |
105 |
360 |
||
|
50 কেভা |
135 |
500 |
||
|
75 কেভিএ |
190 |
650 |
||
|
100 কেভিএ |
210 |
850 |
||
|
167 কেভিএ |
350 |
1410 |
||
